Belajar ATMEGA8535 (komponen dasar)

Ditulis oleh:

mikonBelum lama saya berkenalan dengan mikrokontroler dan langsung tertarik untuk belajar. Dulu waktu kuliah pernah denger yang namanya mikrokontroler tapi yang diajarkan PLC, PLC memang populer di dunia industri tapi buat mahasiswa PLC lumayan mahal buat belajar lain halnya mikrokontroler yang lumayan murah dan bisa nyicil beli keperluan asesorisnya jadi ujung-ujungnya mahal juga sih.
Sedikit informasi tentang miko ini cek disini.
Nah buat awal belajar mikon minimal kita punya PC dulu kalo gak punya, mau bagaimana lagi …main ke rental or pakai saja di tempat kuliah or tempat gawe.

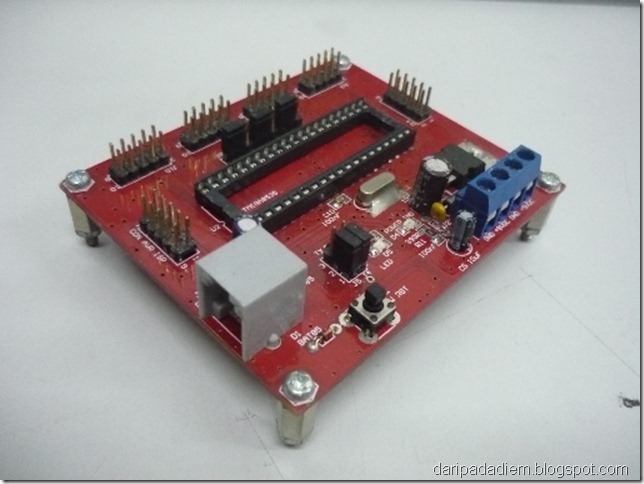

downloader-paralel
tapi jenis downloader ini sudah tidak praktis lagi apalagi jika kita coding menggunakan laptop or netbook yang notabene tidak ada port paralel, maka solusinya adalah cari downloader dengan koneksi menggunakan USB. Ini salah satu contohnya
downloader-usb

Kedua jenis ini adalah downloader sekaligus sistem mini artinya program yang kita download ke mikon via downloader ini dapat berjalan meskipun kita sudak tidak koneksi lagi dengan PC/laptop asalkan dihubungkan dengan power supply atau dalam bahasa dagang mereka disebut sebagai low cost micro system. Khusus downloader type USB diatas downloader ini dapat digunakan pada IC mikon ATMega8535, 16, dan 32 . Berikutnya yang wajib punya yaitu apalagi kalo bukan IC mikonnya!
mikon
Dan biar prakteknya makin menyenagkan ada beberapa asesoris yang harus dimiliki.
asesoris1
Jujur saya lupa namanya meskipun tugasnya sangat sederhana tapi ini sangat berguna, karena dalam bermain mikon kita akan sering sekali cabut-pasang IC mikon ke downloader dan sering sekali hal ini bisa merusak kaki IC, kalau cuma bengkok masih bisa diluruskan lagi tapi kalau sampai patah, apa lagi di kaki yang penting seperti kaki power atau timer? No  komen deh, buang aja.
lcd-lec-sevensegment
Asesoris paling sederhana untuk mengetahui mikon kita berjalan baik atau tidak yaitu cuma LED, meningkat lagi bermain dengan 7 segment, makin meningkat lagi LCD.
pcb
Semua asesoris yang dibahas sebelumnya kalo gak ada tempatnya jadi berantakan dan bahaya short sirkuit nantinya. Maka dari itu ada baiknya kita memiliki PCB bolong meskipun ada PCB yg belum dilubangi, ini agar mudah saja. Ada dua jenis PCB bolong berdasarkan tingkat kerapatan. PCB yang tingkat kerapatan tinggi biasanya digunakan untuk memasang IC dan komponen lain sedangkan yang jarang kerapatannya hanya bisa digunakan untuk komponen saja, IC tidak bisa dipasang disana.
Selain semua barang yang disebutkan sebelumnya ada alat-alat bantu lain seperti protoboard,solder, obeng + dan – ukuran kecil juga tidak kalah pentingnya adalah power supply. Untuk downloader jenis USB biasanya memperoleh power supply via kabel USB oleh karenanya downloader ini jadi favorit tapi alangkah baiknya jika kita memiliki juga power supply external dengan keluaran 5, 9 dan 12 volt.

Rangkuman:
Yang harus punya
  1. Downloader
  2. IC Mikon
  3. Software downloader (AVR, BAscom dsb)
  4. Protoboard
  5. Obeng kecil
  6. LED
  7. Power Supply
